Berichte

Bauteil-Berichte​

Um Bauteilberichte anzuzeigen, gehen Sie zunächst zur Seite Bauteilübersicht. Sie können diese Seite auch über das Dropdown-Menü Berichte in der Navigationsleiste aufrufen, indem Sie dort auf den Link Bauteilübersicht klicken.

Diese Seite verwendet ein Akkordeon-Layout: Jede Gruppe in der Datenbank kann aufgeklappt werden, um ihre Teile anzuzeigen, und jedes Teil kann weiter aufgeklappt werden, um alle enthaltenen Routen mit den jeweiligen Prüfungsstatistiken darzustellen. Die Statistiken umfassen die Gesamtanzahl der Prüfungen, Messungen und Fehler. Es gibt außerdem einen Eintrag für alle benutzerdefinierten Prüfungen, die auf RSWA-Geräten durchgeführt wurden. Für detaillierte Informationen klicken Sie auf den Namen in der linken Spalte. Mit dem Dropdown-Menü Zeitraum ändern können Sie den angezeigten Zeitraum anpassen. Über das Dropdown Typ können Sie die Liste filtern, um nur Gruppen, nur Teile, nur Prüfungen oder nur benutzerdefinierte Prüfungen anzuzeigen. Sie können auch einen Namen in das Feld Suche nach Namen eingeben, um nach Gruppen, Teilen oder Routen zu filtern, die den angegebenen Text enthalten.

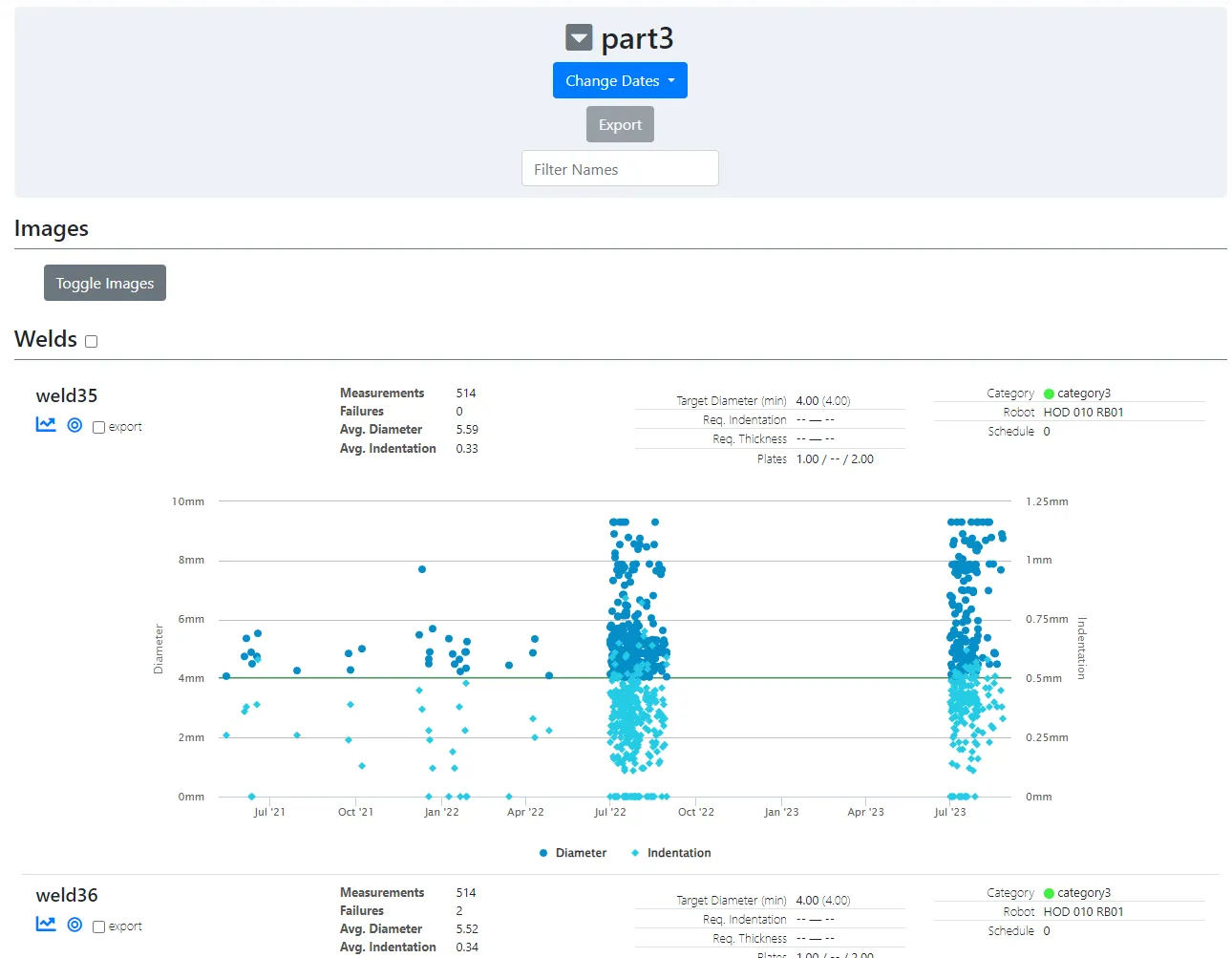

Wenn Sie auf einen Teile-Namen klicken, wird die Detailseite für dieses Teil geöffnet. Diese ist der Prüfungsdetailseite für eine Prüfung dieses Teils sehr ähnlich. Sie können den Dialog Namen filtern verwenden, um nur eine Teilmenge der Fügepunkte im Teil anzuzeigen. Wie zuvor kann das Dropdown-Menü Zeitraum ändern genutzt werden, um den angezeigten Zeitraum einzuschränken. Für jeden einzelnen Fügepunkt gibt es neben dem Bildbetrachter-Symbol ein Berichtssymbol. Ein Klick darauf lädt ein Diagramm, das die Messdaten im gewählten Zeitraum darstellt. Die restlichen Details betreffen die Vorlagenparameter des Teils sowie die Statistik zu Messungen und Fehlern.

Begründungen-Bericht​

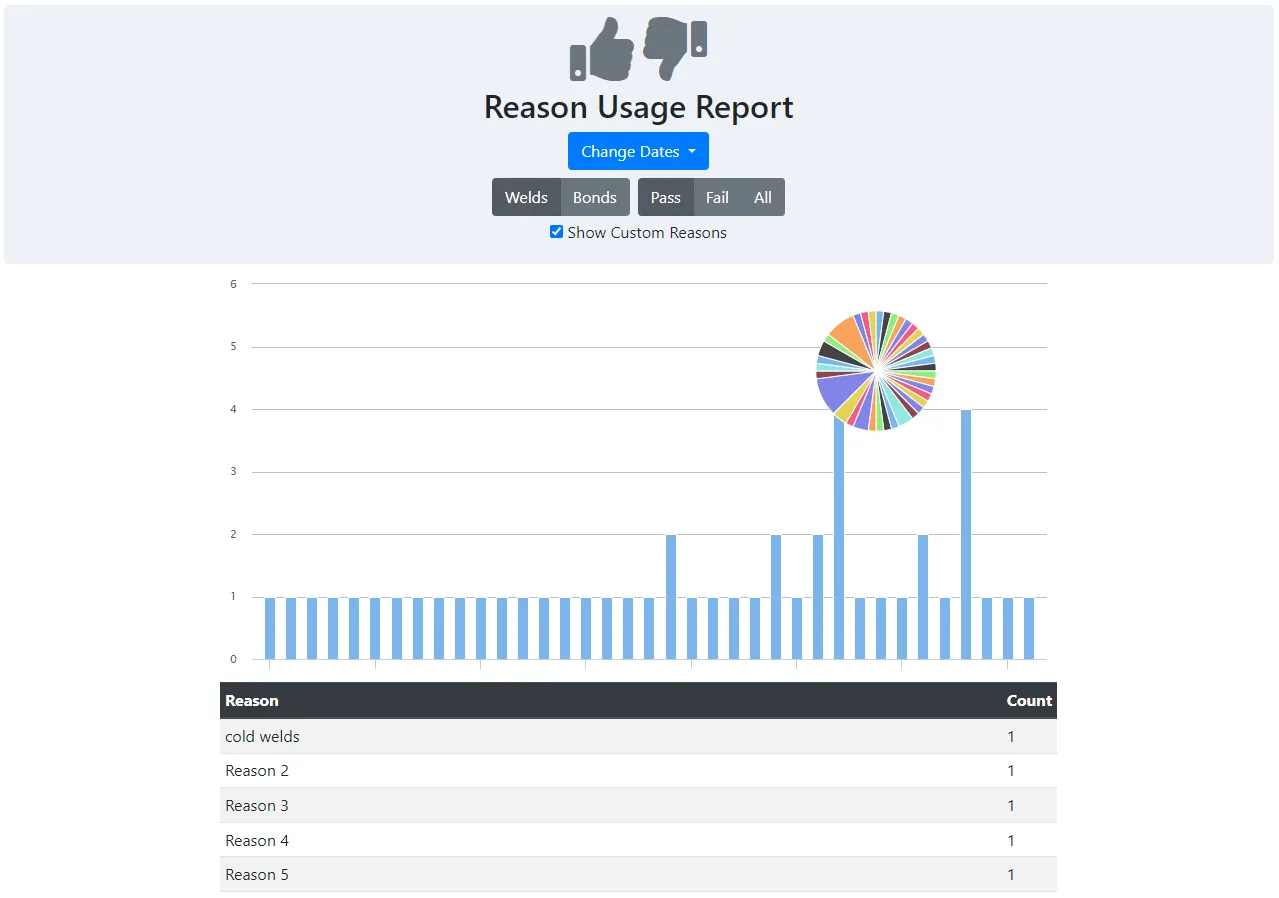

Um Berichte zu Begründungen anzuzeigen, gehen Sie zunächst zur Begründungen Seite. Sie können diese Seite über das Dropdown-Menü Berichte in der Navigationsleiste aufrufen, indem Sie dort auf den Link Begründungen klicken. Auf dieser Seite werden die ausgewählten Begründungen für das Bestehen oder Durchfallen einer bestimmten Messung während einer Prüfung aufgelistet. Am oberen Rand der Seite finden Sie Filteroptionen, um die Ergebnisse anzupassen. Sie können den angezeigten Zeitraum anpassen, zwischen Gründen für Schweißpunkte und Verklebungen wechseln und auswählen, ob nur Bestanden, nur Fehlgeschlagen oder beide (über die Option Alle) angezeigt werden sollen. Das Kontrollkästchen Benutzerdefinierte Gründe anzeigen ändert die Darstellung der vom Bediener während der Prüfung eingegebenen Gründe. Ist es deaktiviert, werden diese unter dem Eintrag Sonstige Bestanden zusammengefasst. Andernfalls gibt es für jede eindeutige Begründung einen eigenen Eintrag.

Ein Balkendiagramm zeigt die Anzahl wie oft jede Begründung in den gewählten Filtern verwendet wurde. Unterhalb des Diagramms können Sie die exakte Anzahl für jede Begründung einsehen. Zusätzlich haben Sie die Möglichkeit, die Liste als CSV-Datei zu exportieren oder auszudrucken.

Benutzeraktivitätsbericht​

Um die Arbeit verschiedener Benutzer anzuzeigen, gehen Sie zunächst zur Seite Benutzeraktivität. Sie können diese Seite auch über das Dropdown-Menü Berichte in der Navigationsleiste aufrufen, indem Sie dort auf den Link Benutzeraktivität klicken. Auf dieser Seite wird die Anzahl der von den verschiedenen Benutzern durchgeführten Prüfungen und Messungen aufgelistet.

Am oberen Rand der Seite finden Sie Filteroptionen, um die Ergebnisse anzupassen. Sie können den angezeigten Zeitraum ändern, zwischen Berichten für Schweißpunkte und Verklebungen umschalten oder beide über die Option Alle anzeigen lassen. Sie können auch deaktivierte Benutzer aus der Statistik ausblenden. Ein Balkendiagramm zeigt die Anzahl der Messungen und Prüfungen, die von jedem Benutzer entsprechend den gewählten Filtern durchgeführt wurden. Unterhalb des Diagramms finden Sie in der Tabelle detaillierte Informationen zu jedem Benutzer.
